Аудит и оптимизация управляющих программ
ГК «ПЛМ Урал» проводит аудит для выявления «серых зон» и неэффективных стратегий, а также предлагает коррекцию существующих УП и создание библиотеки кинематических моделей, что позволяет исключить брак, аварийные столкновения и сократить подготовку производства. Компания обеспечивает технологический аутсорсинг на старте, сопровождая первые сложные проекты от программирования до получения годной детали, чтобы сформировать эталонные решения для серийного выпуска.
1. Аудит многоосевой обработки: выявление неиспользуемых возможностей
При переходе на многоосевую обработку или расширении номенклатуры сложных деталей нередко возникает ситуация, когда возможности CAM-системы и оборудования используются не в полном объеме. Использование неоптимальных управляющих программ приводит к завышенному времени обработки и потерям заказов, требующих 5-осевых стратегий.
ГК «ПЛМ Урал» проводит аудит «серых зон» многоосевой обработки на производстве заказчика. Инженер компании анализирует реальные проекты заказчика, включая выполненные с ошибками или реализованные в других CAM-системах без применения возможностей многоосевой обработки.
В ходе аудита выявляется:
- Использование ограниченного набора многоосевых стратегий (2–3 из 10 и более доступных в CAM-системе)
- Обработка деталей на 3-осевых станках с множественными переустановками, которая может быть перенесена на многоосевые центры с сокращением времени и повышением точности
- Отсутствие или некорректная настройка кинематических моделей станков, влияющие на безопасность верификации и качество обработки
- Типовые ошибки в существующих управляющих программах и проектах, приводящие к браку или избыточным циклам.
Результат аудита:
- Перечень выявленных «серых зон» с привязкой к конкретным деталям и операциям
- Рекомендации по переходу на более эффективные стратегии программирования
- Дорожная карта исправлений с оценкой трудозатрат (доработка кинематических моделей, оптимизация УП, перенос обработки на другое оборудование)
- Приоритетный план быстрых улучшений с минимальными доработками
По итогам аудита заказчик получает возможность использовать потенциал своего оборудования и CAM-системы в полном объеме, сократить время подготовки управляющих программ и принимать заказы на детали сложной геометрии, ранее уходившие конкурентам.
2. Анализ и коррекция текущей технологии обработки деталей
В процессе производства нередко накапливаются управляющие программы, которые формально работают, но содержат скрытые ошибки, неоптимальные ходы или потенциально опасные движения. Часть деталей обрабатывается с браком или излишними временными затратами, однако системного разбора причин не проводится. Стандартное обучение в таких случаях избыточно - требуется предметный разбор конкретных проектов.
ГК «ПЛМ Урал» предоставляет услугу по анализу и коррекции управляющих программ на реальных деталях заказчика без формального обучения. Инженер компании совместно с технологами завода разбирает их собственные (в том числе ошибочные или неэффективные) проекты, выполненные в CAM-системе «СПРУТКАМ» или других системах.
В ходе анализа рассматривается:
- Причины возникновения брака при многоосевой обработке с привязкой к конкретным переходам
- Неэффективные траектории, приводящие к завышенному времени цикла
- Ошибки в настройке стратегий, включая неочевидные случаи (обработка деталей с криволинейной осью вращения, каналов сложной геометрии)
- Потенциально опасные перемещения инструмента, не выявляемые стандартной верификацией
- Корректность работы постпроцессора.
Результат работы:
- По каждому проекту обработки выдается вариант исправления с пояснением причин возникновения ошибки
- Фиксируются типовые проблемы, характерные для данного производства
- Технолог получает готовые исправленные УП и понимание, как избегать аналогичных ошибок в будущем
- Сокращается процент брака и время подготовки последующих управляющих программ.
Услуга ориентирована на предприятия, которые уже работают с многоосевой обработкой, но сталкиваются с повторяющимися ошибками или нестабильным качеством выпускаемых деталей. Обучение как таковое не проводится - только разбор реальных проектов заказчика с выдачей исправленных решений.

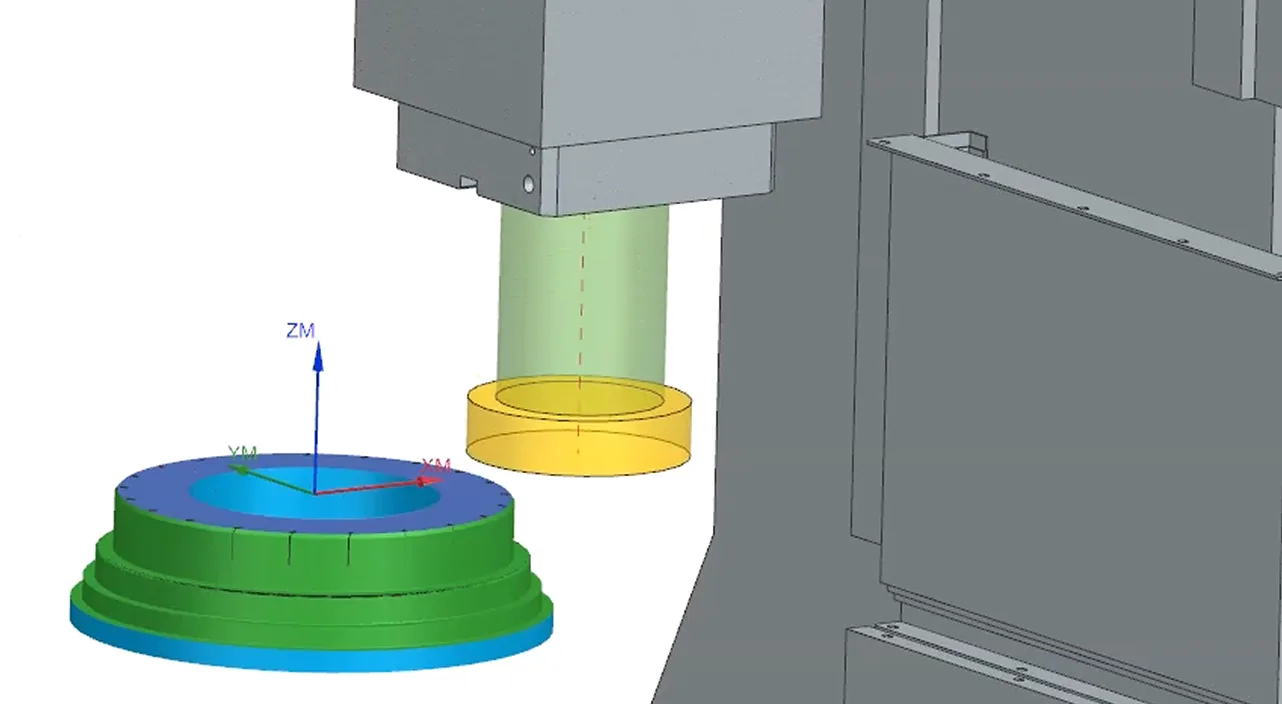

3. Создание библиотеки кинематических моделей станочного парка заказчика
При широкой номенклатуре металлообрабатывающего оборудования (токарные и токарно-фрезерные центры с противошпинделем и двумя револьверами, фрезерные центры 3- и многоосевые, горизонтально-расточные станки с дополнительными фрезерными головками, различные системы ЧПУ) у предприятия возникает задача настройки корректной кинематики каждого станка в CAM-системе. Отсутствие или неточность кинематической модели не позволяет выполнять достоверную верификацию управляющих программ, что ведет к риску столкновений, браку и простоям оборудования.
ГК «ПЛМ Урал» предоставляет услугу по созданию библиотеки кинематических моделей для всего оборудования заказчика в среде «СПРУТКАМ». Разработка ведется под каждую единицу оборудования с учетом его реальной кинематической схемы, диапазонов перемещений, узлов и ограничений.
В рамках услуги выполняется:
- Анализ паспортных данных и документации на каждый станок
- Создание кинематической модели в том числе в среде MachineMaker (включая многоосевые узлы, поворотные столы, дополнительные головки)
- Тонкая настройка свойств модели через редактирование XML-файлов конфигурации
- Настройка отображения геометрии узлов станка для визуальной верификации
- Привязка модели к системе ЧПУ (FANUC, Siemens, Heidenhain и др.) через соответствующий постпроцессор
- Проверка работоспособности модели на тестовых траекториях с выявлением возможных коллизий
- Передача заказчику библиотеки моделей с краткой документацией по их использованию.
Результат работы:
- Полная библиотека кинематических моделей для всего парка оборудования заказчика
- Возможность самостоятельно выполнять достоверное кинематическое моделирование и верификацию УП без привлечения подрядчика под каждую новую деталь
- Снижение риска аварийных столкновений и брака при отработке сложных многоосевых программ
- База для дальнейшей масштабируемости - при приобретении нового станка модель создается по отработанной методике
- Обеспечение полного контроля над вспомогательными перемещениями станка на этапе проектирования обработки.
Услуга особенно актуальна для предприятий с разнородным парком оборудования, которые планируют выйти на серийное производство сложных деталей с использованием многоосевой обработки без привлечения внешних подрядчиков на каждую новую операцию.
4. Сопровождение первых 1-2 сложных проектов после внедрения (технологический аутсорсинг на старте)
Инженер ГК «ПЛМ Урал» ведет первые 1-2 реальных проектов заказчика совместно с его технологами - от разработки управляющих программ до отработки на станке и получения годной детали. По каждому проекту фиксируется отработанное решение, которое становится шаблоном для последующих аналогичных изделий. Технологи предприятия получают не только готовые УП, но и проверенный на практике эталон выполнения сложных операций.

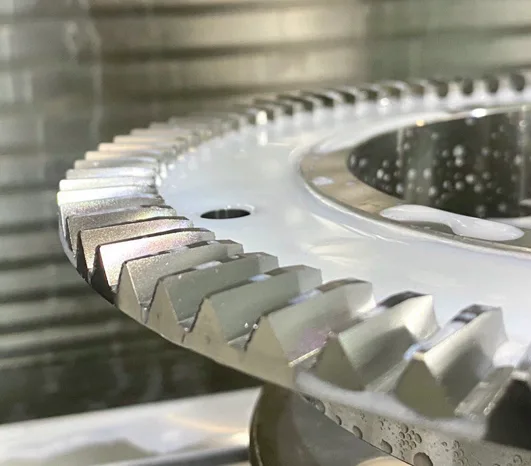

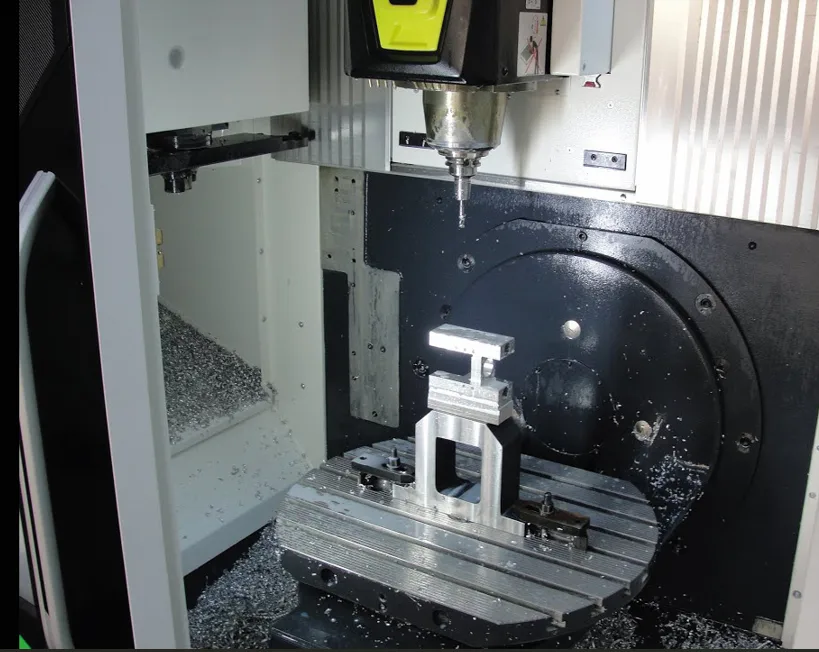

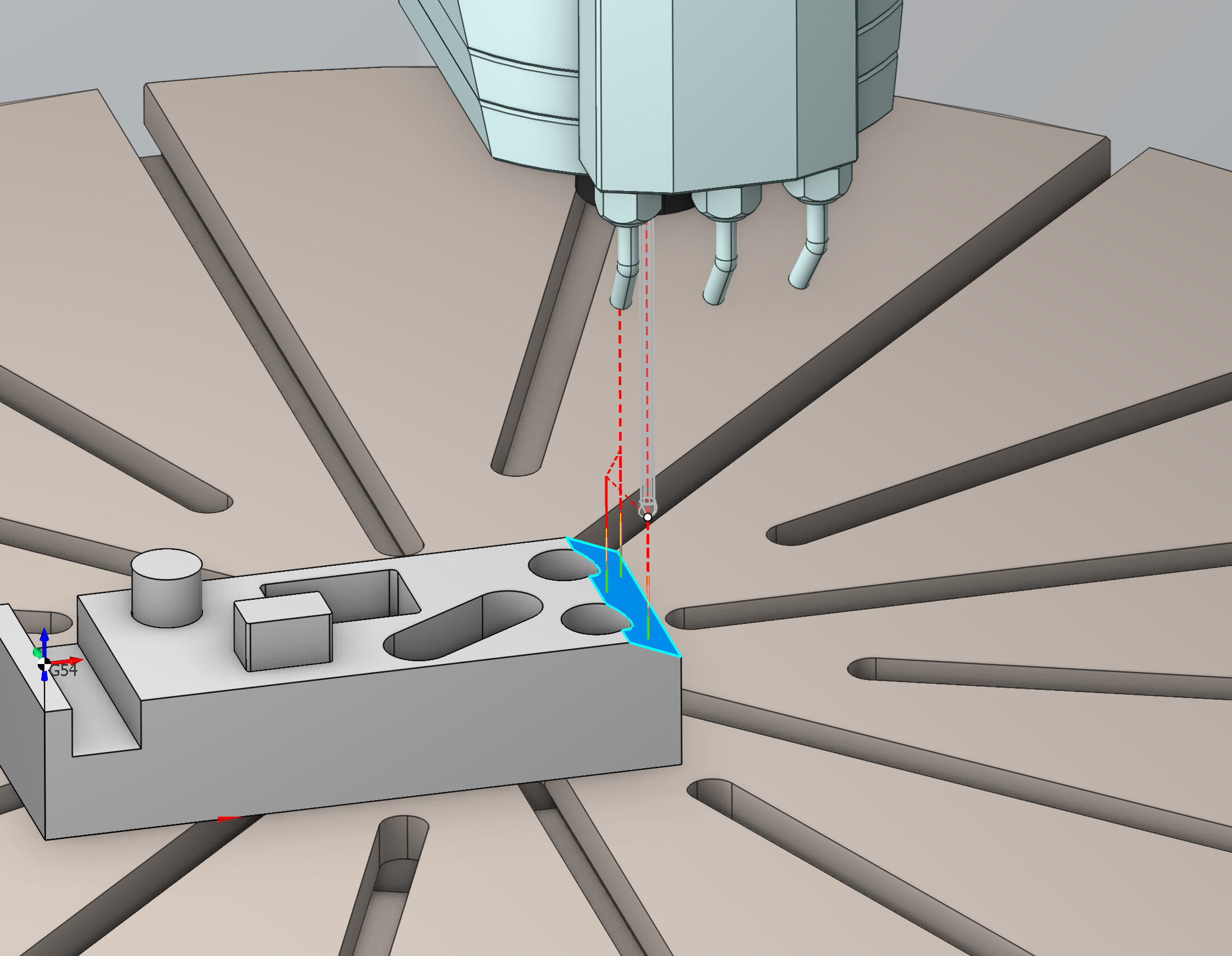

В рамках проекта по разработке специализированного постпроцессора для СПРУТКАМ была решена задача, выходящая за рамки типового применения CAM-системы: реализована полная поддержка измерительных операций на фрезерном станке Uni.5 800UMT с системой ЧПУ GNC62.
Токарно-карусельный станок с функцией приводного инструмента VTC-2500ATC оснащен стойкой с ЧПУ Fanuc 0i. Данный станок имеет специальную функцию шлифования наружных и внутренних диаметров.
Разработаны решения для токарно-фрезерного обрабатывающего центра CTX GAMMA 1250 TC с системой ЧПУ Sinumerik 840D.
Специалисты ГК «ПЛМ Урал» разработали решение для станка Chiron FZ08 Precision+ включающее в себя постпроцессор, кинематическую модель станка и набор макросов.
Специалисты ГК «ПЛМ Урал» разработали и внедрили решение для программирования станка CMS Ares (стойка ЧПУ OSAI Open) на базе Autodesk FeatureCAM.
Специалистами ГК «ПЛМ Урал» произведено внедрение технологии адаптивной обработки для заказчика из Московской области.
В модельном производстве широко применяются станки портального типа со сменными шпинделями. Примером такого станка является станок Z1200 итальянского производителя Donatoni. Станок оснащен двумя шпинделями - фрезерным и шпинделем для дисковой пилы.
В данном станке сочетаются возможности фрезерной, сверлильной и токарной обработки, а также возможность автоматического поджима задней бабкой и ручного поджима детали люнетом.
Постпроцессоры и кинематические модели для фрезерного и токарно-фрезерного станков на базе СПРУТКАМ 18
Пробивка композитных материалов необходима для спутывания нитей из разных слоёв композитной ткани, что улучшает механические свойства материала, такие как сопротивление сдвигу и разрыву.
